輸送帶反彈力測試系統作者：中澳橡膠 發布時間：2015-08-05 點擊次數：
摘要:介紹了圓管帶式輸送機輸送帶反彈力測試系統的測試原理、結構和使用方法。選用6個高精度、力傳感器的反彈力測試頭,通過微機和專用軟件將測試結果輸出。該系統由立式測試平臺、數據處理及顯示電路、測試儀底座、測試平臺靠背、微機及專用軟件組成,其測試結果真實、可靠。
關鍵詞:管狀帶式輸送機;輸送帶;反彈力
管狀帶式輸送機(簡稱管帶機)是在普通帶式輸送機基礎上發展的一種新型連續輸送設備,它的頭尾部結構與普通帶式輸送機的結構并無太大的差別。只是中部膠帶被六邊形布置的輥?zhàn)訌?qiáng)行裹成圓管,輸送的物料被完全封閉在圓管內隨膠帶穩定運行。這就要求膠帶有良好的成槽性。換言之,輸送帶的反彈力要求小一些。本次介紹的管狀帶式輸送機輸送帶反彈力測試系統,就是在吸收日本普利司通TPE公司先進技術的基礎上,由我公司與太原科技大學聯合研制開發的。

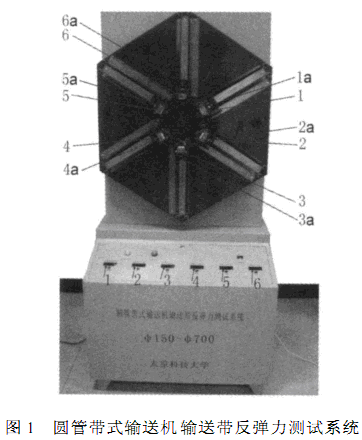

1用途圓管帶式輸送機輸送帶反彈力測試系統是用于圓管帶式輸送機輸送帶試樣反彈力測試的專用設備。測試儀立式測試平臺安裝有6個有高精度、力傳感器的反彈力測試頭,可將75mm寬的測試試樣所圍圓管的圓周中心線,即37.5mm處的反彈力值精確測取,及時在所對應的顯示窗口顯示,并上傳微機系統,配以專用上位軟件,將測試報告記錄、存儲、打印。該測試系統是國內首創的,集力測試、單片計算機技術、數字電路、電腦上位機及軟件管理的專用設備。經過實際應用表明,該系統操作簡單,軟件方便易學,測試數據真實、可靠。系統組成及各部分說明該測試系統由測試儀和微機及專用軟件組2成。測試儀分為立式測試平臺、數據處理及顯示電路、測試儀底座、測試平臺靠背(詳見圖1)。
1.立式測試平臺。立式測試平臺底座為高密度膠木板經機械精加工而成的正六邊形平板,厚12mm,用螺栓及套管固定于測試平臺前端。以平板中心為圓點,60b放射狀均勻分布6條由雙軸平行、配以直線軸承構成的滑道。沿滑道運行的是裝有反彈力測試裝置的滑塊。六邊形對角兩滑塊相距最遠行程為700mm。滑塊上面安裝的反彈力測試裝置由高精度力傳感器、傳感器測力專用觸頭、不銹鋼傳感器罩及傳感器安裝底板構成。它們構成的力測試組件是立式測試平臺的核心,而后者是測試儀的核心組成部分。由傳感器所測得的反彈力,以毫伏級電壓信號的形式,傳至所對應的數據處理及顯示電路進行數據處理并顯示。
2.數據處理及顯示電路。由力傳感器所測得的模擬信號傳至數據處理電路進行A/D轉換實現數字化。A/D電路是由89C52單片微型計算機及其專用軟件和其它集成電路構成。它具有很高的技術含量和先進的數據處理功能。與膠帶反彈力成正比的模擬信號將在此被處理為數字信號,并送至6位LED顯示器顯示力值,單位為克同時傳至上位電腦進行數據錄入、存貯、打印及管理。
3.測試儀底座。測試儀底座是整個測試儀的下部箱體及支撐部分。其底部四角除有固定支撐腳之外,還配以高度可調節的活動支腳,以便設備能得到水平安裝效果。箱體的上部,即上面板上安裝有電源開關、入口電源指示燈、電源接通指示燈、1#~6#測力點力值顯示窗口和6只對應的置零鈕。在上面板內部的電氣底板上,固定有6塊數字處理及顯示電路板。置零鈕用于在測力點未感受反彈力,而數字顯示窗口數值不為0時的置零操作。測試儀底座下部的箱體內還安裝有供數字處理電路專用的電源模塊,向6數據處理及顯示電路提供優質穩定的DC5V及DC12V電源。另外,整個測試儀的電源進線、數據線的出入口及連接端子也在箱體內安裝。

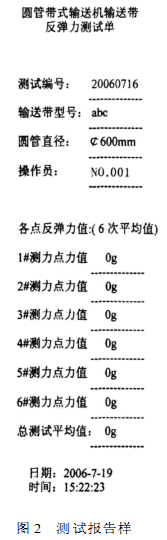

4.專用測力軟件。專用測力軟件是該測試系統重要的組成部分。它把由6數據處理顯示電路處理后的、單位為克的力值取回后,在相應的窗口顯示,并可根據測試的需要對數據進行二次處理,如平均值求取、存貯、查看等。最后可形成專用格式測試報告打印輸出。打印格式如圖2所示。
3技術參數電源:2頻,50Hz,220V,單相三線;功率:測試儀100W,微機約150W,打印機約500W;設備外形尺寸:高2m,寬0.9m,厚0.6m;質量:約200kg;測試儀力值顯示窗口:6位紅色LED塊,字高1.524cm(0.6英寸);測力傳感器6支,精度5,量程6;顯示精度5,系統測試精度大于;數據接口RS5RS3轉換器。1/000kg:1/2001/1000:48/224軟件使用說明
1.測試編號:可以標注和記錄本次測試的編號,同時可在測試報告單中顯示。輸送帶型號:可以標注和記錄本次測試所用輸送帶試樣的型號,同時可在測試報告單中顯示。圓管直徑:可以標注和記錄本次測試所用輸送帶試樣所圍成圓管的直徑,同時可在測試報告單中顯示。操作員:可以標注和錄入本次測試操作者的姓名或代號。
2.1#~6#測力點力值:當膠帶反彈力測試儀開機,且數據線與電腦連通時,1#~6#測力點力值窗口中分別顯示測試儀6個測力點的適時力值,單位為克,反彈力值消失,該顯示值為0g。
3.串口選擇:該窗口有4個選項(COM1,COM2,COM3,COM4),用以反彈力測試儀數據線接口RS485/RS232與電腦串口的選擇和確定。
4.開始鍵:點擊開始鍵,本次測試開始。首先彈出串口選擇窗口,提示選擇正確的串行接口。同時第一次測試鍵的字樣反黑,使點擊生效。
5第一次測試鍵~第六次測試鍵當?shù)谝淮?:測試鍵字樣反黑后點擊,1#~6#測試點力值窗口立即顯示測試儀6測力點的力值。同時第二次測試鍵字樣反黑,使點擊生效。當調整測試儀上試樣的位置后,點擊第二次測試鍵,1#~6#測試點力值窗口立即顯示測試儀6測力點的力值。同時第三次測試鍵字樣反黑,使點擊生效。且1#~6#測試平均值窗口顯示第一次測試值和第二次測試值的平均值。依次類推,如需測試第六次,則點第六次測試鍵。
6.測試平均值鍵:當本條試樣測試完成后,點擊該鍵。在總測試平均值窗口顯示n次(1[n[6)6點的總平均值。如共測試6次則該窗口顯示的數值為6次6點的36個力值累加除以36,單位為克。
7.存貯鍵:當本次測試完成后,點擊存貯鍵。測試數據將存貯于本測試軟件安裝目錄下,文件名默認為:Default.txt。需要重命名為新文件名存貯,以便查詢。
8.查看鍵:點擊查看鍵,所顯示內容的位置為在本測試軟件安裝目錄下。可根據需要點擊相應的文件名打開,查看。
9.打印鍵:當需要打印當前新測試報告或歷史測試報告時可點擊查看鍵,在記事本中打印;或點擊查看鍵,查看所需打印的測試報告后,關閉記事本,在測試軟件界面點擊打印鍵,即可打印輸出。
10.退出鍵:在本次測試工作結束后點擊退出鍵,本測力系統軟件退出桌面。
5安裝使用與維護
1.測試議擺放于堅實平整的地面,通過調節支腳使其水平。
2.數據輸出端頭為RS485/RS232,轉換器自測試儀右側下部引出。其孔式為9芯D插頭,與微機COM1或COM2口緊固連接。
3.電源線由箱體左側下部引出,單相三孔。可以穩固插接于電源插座。
4.將電源開關接通,6個顯示窗口進行筆劃自檢,之后均顯示為0。
5.用內六角板手將每個測力滑塊的緊固螺釘松開,移至所需刻度緊固即可。
6.將測力組件右側的膠帶限位柄伸展,安放膠帶試樣。試樣內側緊靠膠帶限位柄。這樣可使測力點觸頭位置在75mm寬試樣的中心線即37.5mm處,靠緊之后將膠帶限位柄收回。此時可從測力窗口讀取6個測試點力值,也可在軟件界面進行相應操作。
6主要配件計算機1臺,打印機1臺,測力軟件1套、M12內六角板手1個。7搬運注意事項根據使用地和搬運方式確定包裝形式。需注意的是:在裝車之前應將測試平臺上的6測力滑塊調至立式測試平臺最中央的位置,并用內六角板手將其緊固。保證在運輸過程中不滑動。
